Antiguo Pantómetro de Topógrafo de alrededor del año 1900

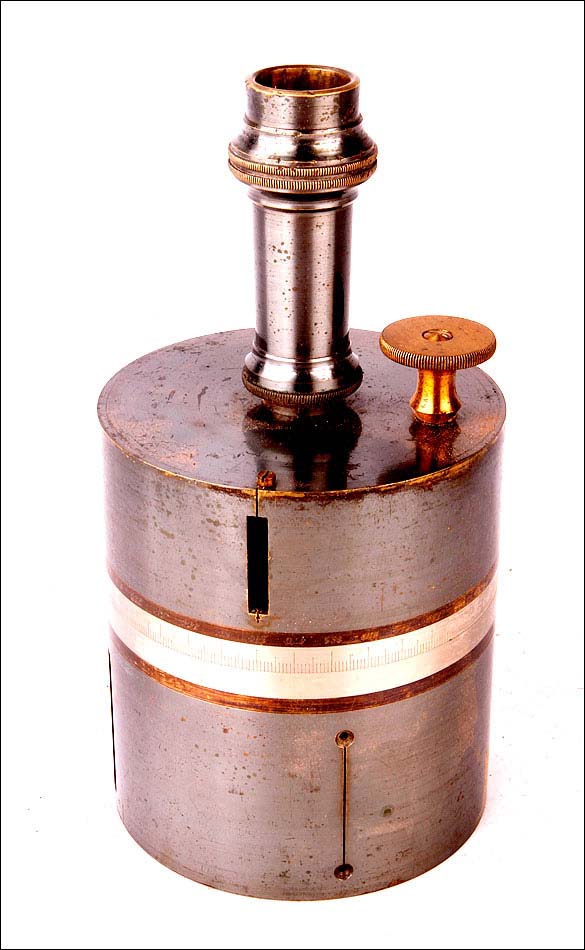

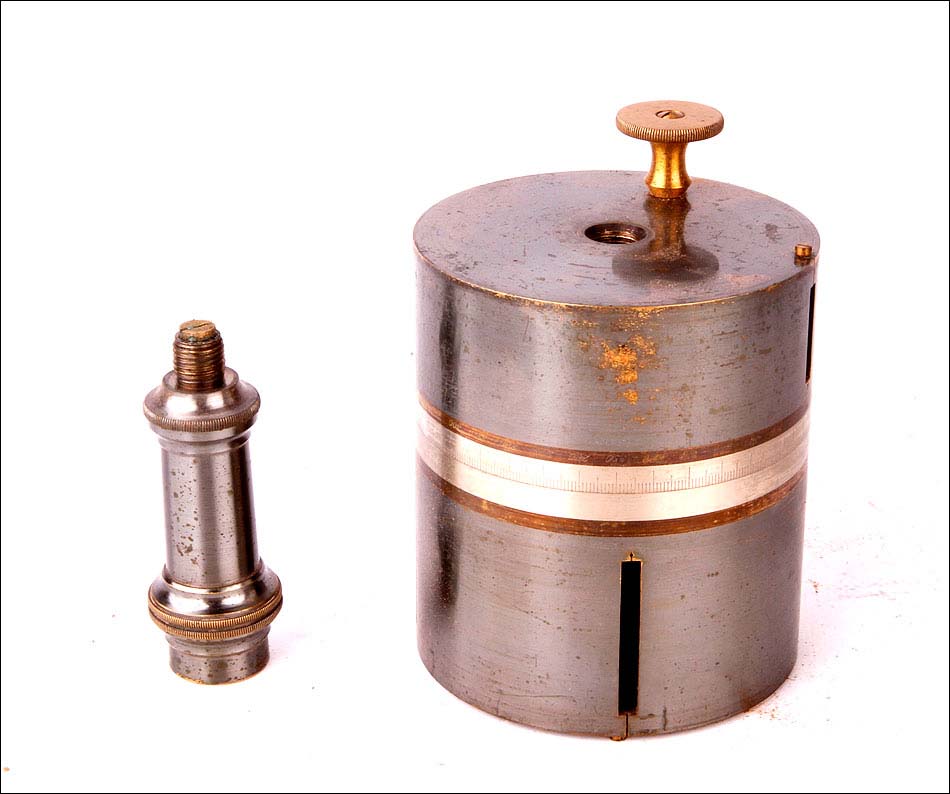

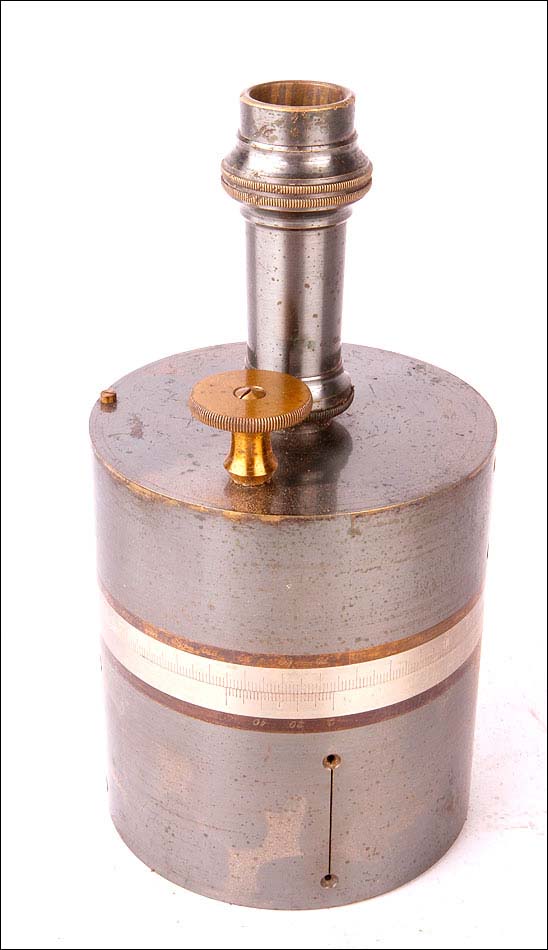

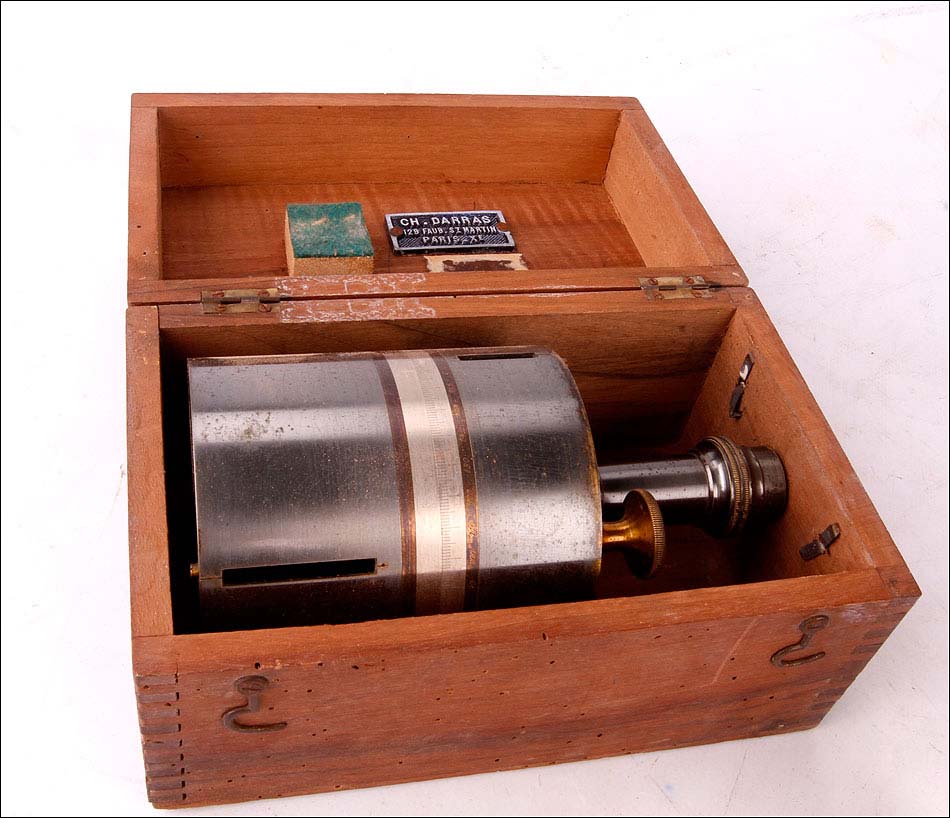

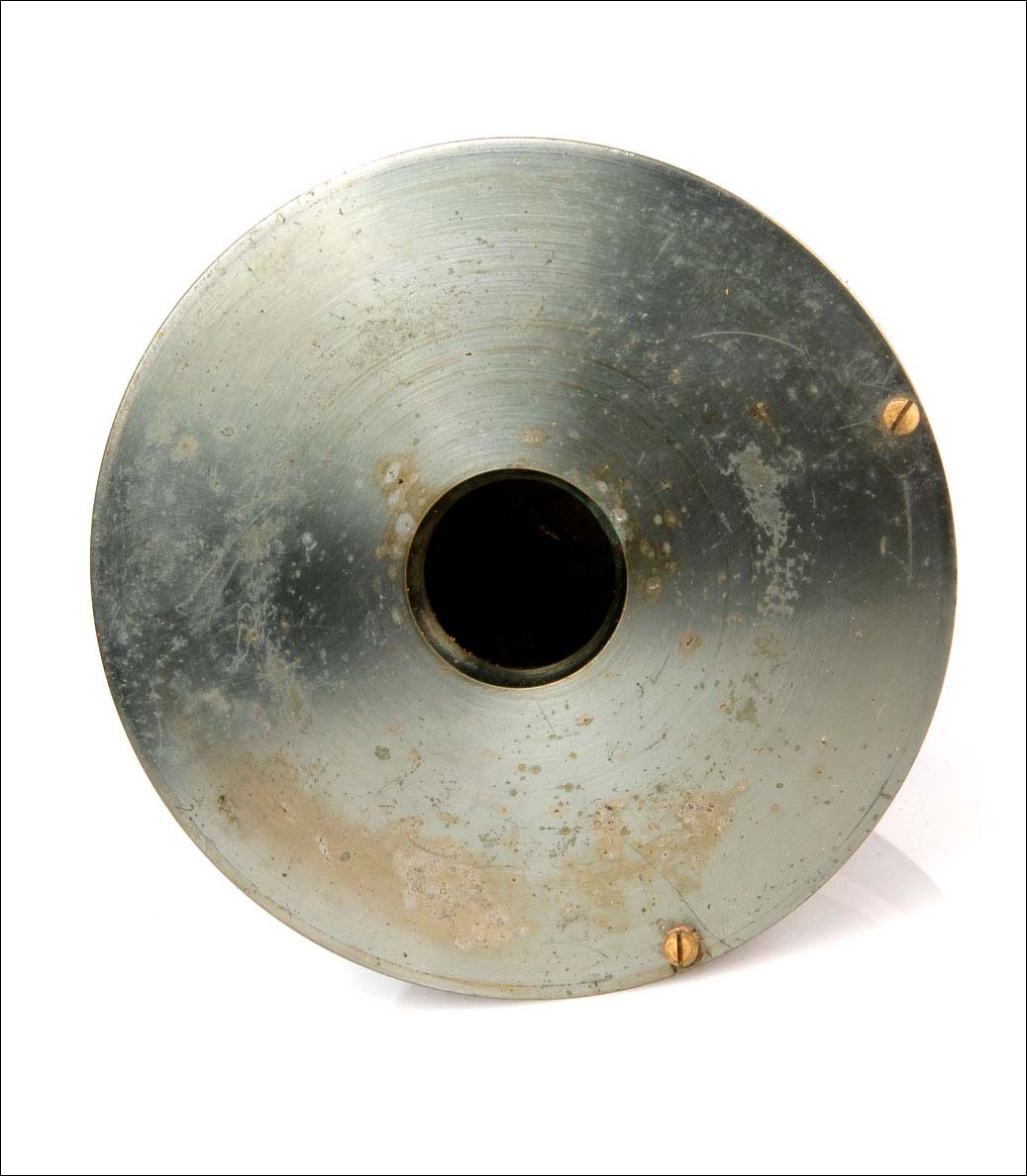

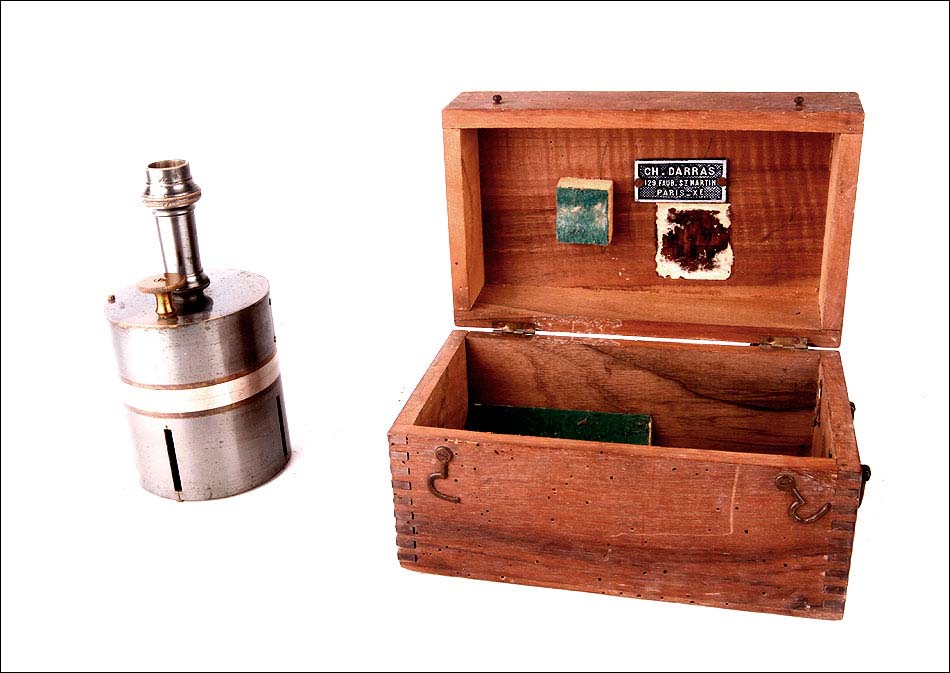

Este fascinante aparato es un pantómetro de topografía, muy bien conservado y con el estuche original de madera. El pantómetro fue fabricado en París por Ch. Darras circa 1900 y se encuentra en funcionamiento. Está realizado en latón y metal plateado, y a día de hoy aún puede utilizarse para calcular ángulos sobre el terreno. El pantómetro que vemos en las imágenes se desmonta en dos partes, dos cilindros de metal del mismo diámetro.

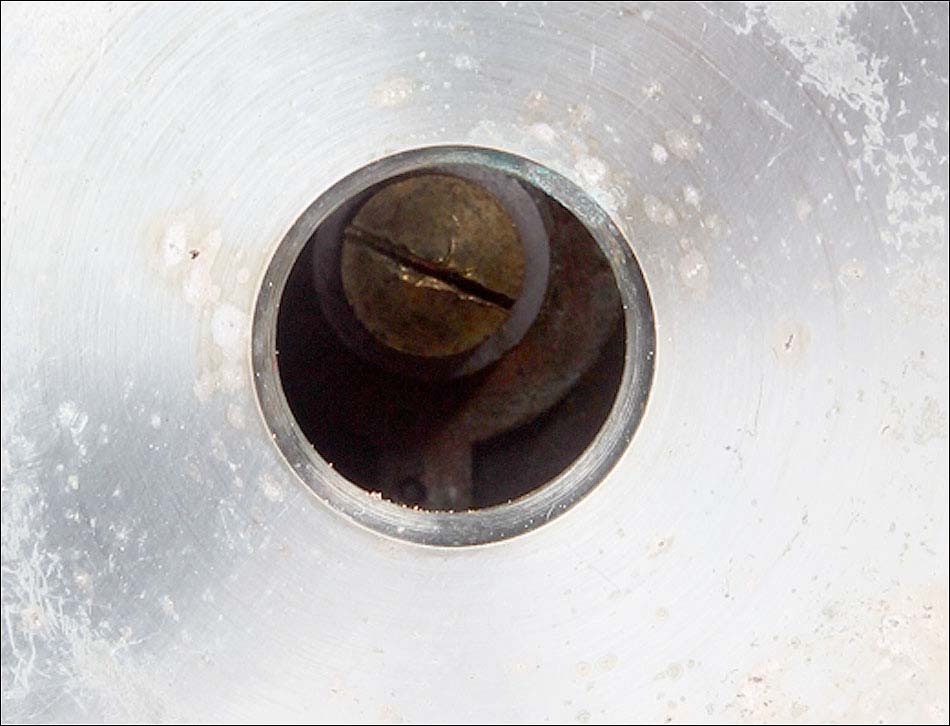

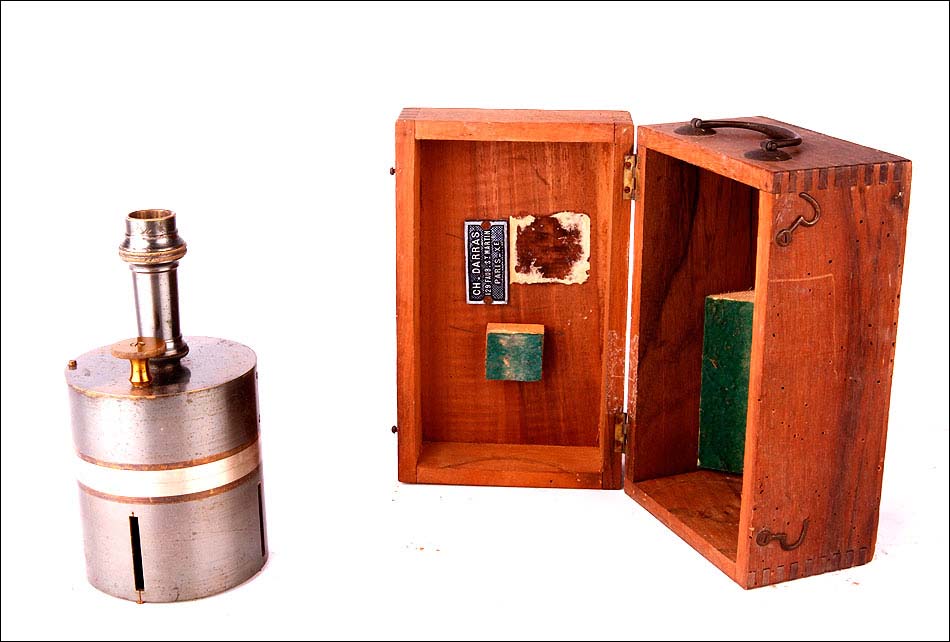

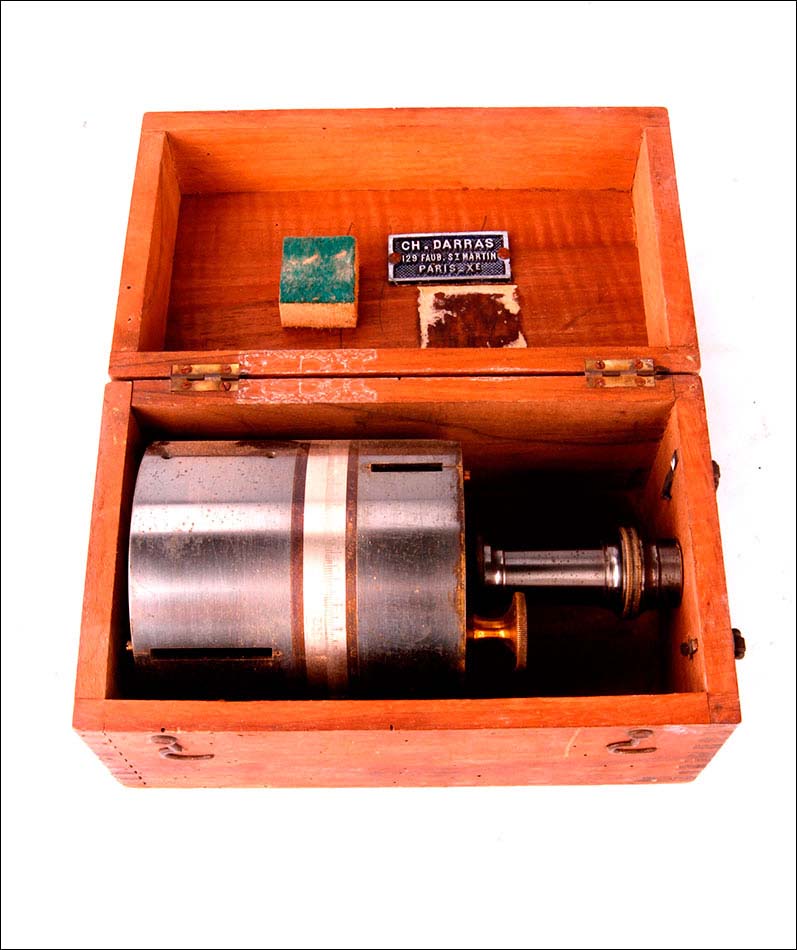

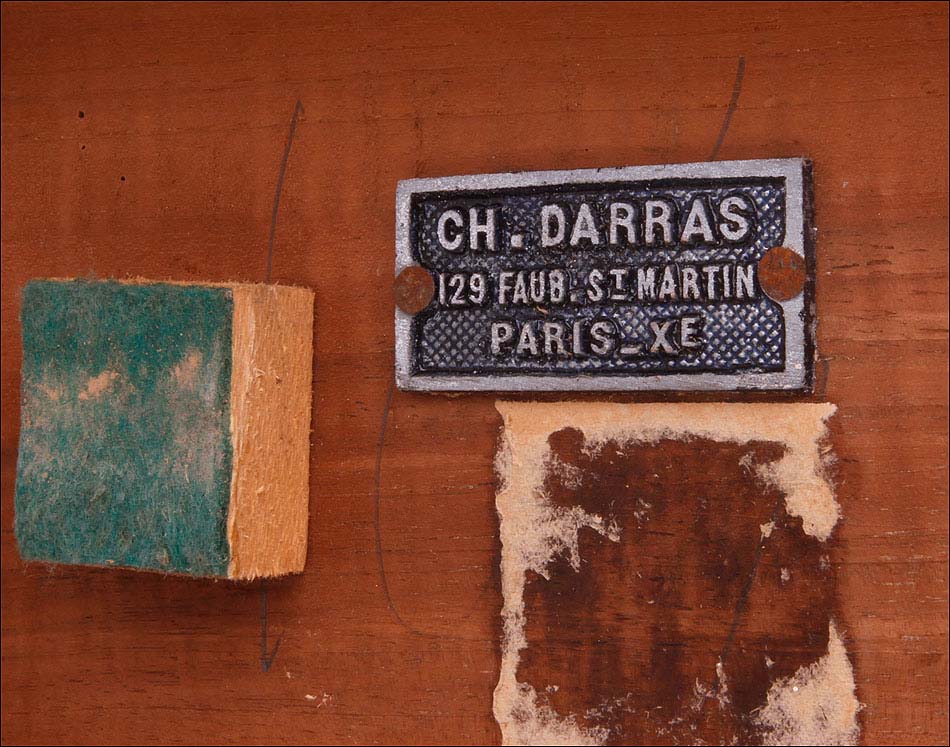

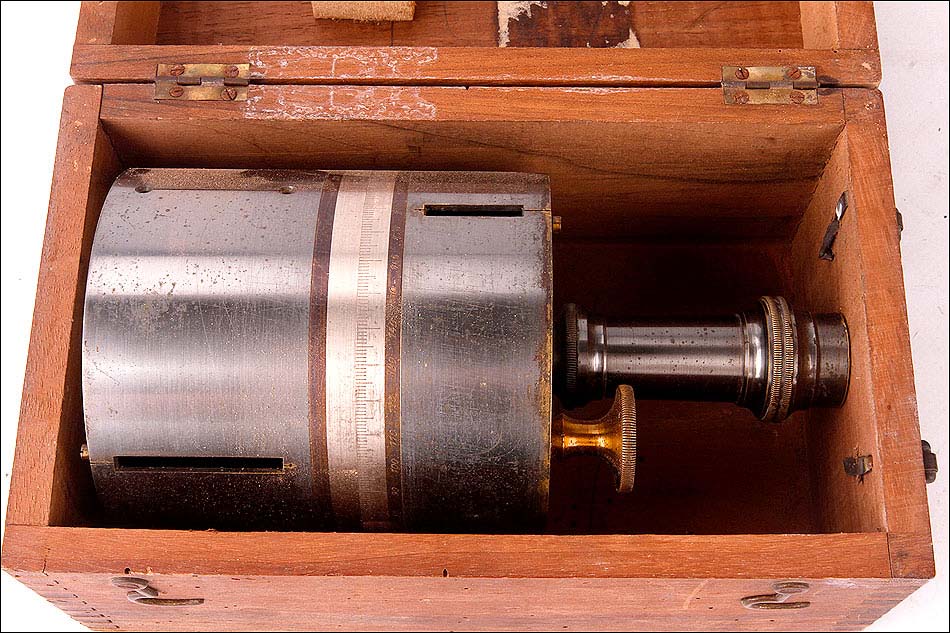

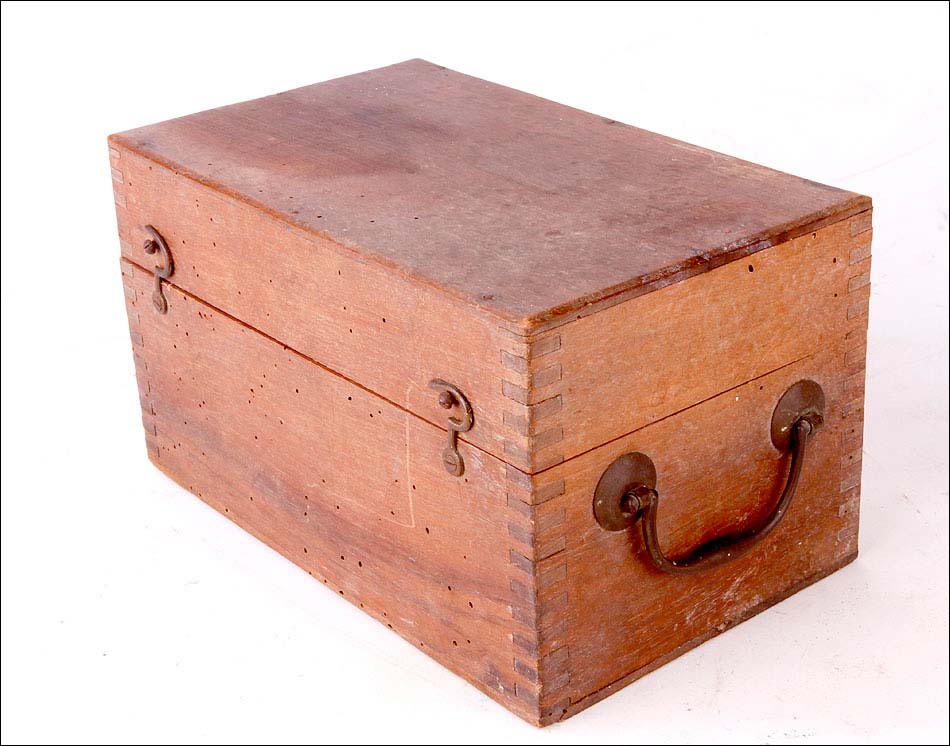

En la parte superior del pantómetro podemos ver un mando de latón y un orificio roscado al que se le conecta una pieza de metal. Todas las partes del instrumento se pueden guardar ordenadamente en su estuche original de madera maciza, tan resistente como atractivo. El estuche lleva delicadas uniones artesanales en cola de milano y conserva las bisagras y los ganchos de cierre de metal. Presenta también ligeras muestras de carcoma, debidamente tratadas. En su interior podemos ver una placa de metal atornillada a la tapa, con el nombre y la dirección del fabricante o distribuidor: CH. DARRAS – 129 FAUB. ST. MARTIN – PARIS_XE. Evocador y preciso, este magnífico pantómetro antiguo merece un lugar muy especial en una buena colección de instrumentos técnicas de principios de siglo.

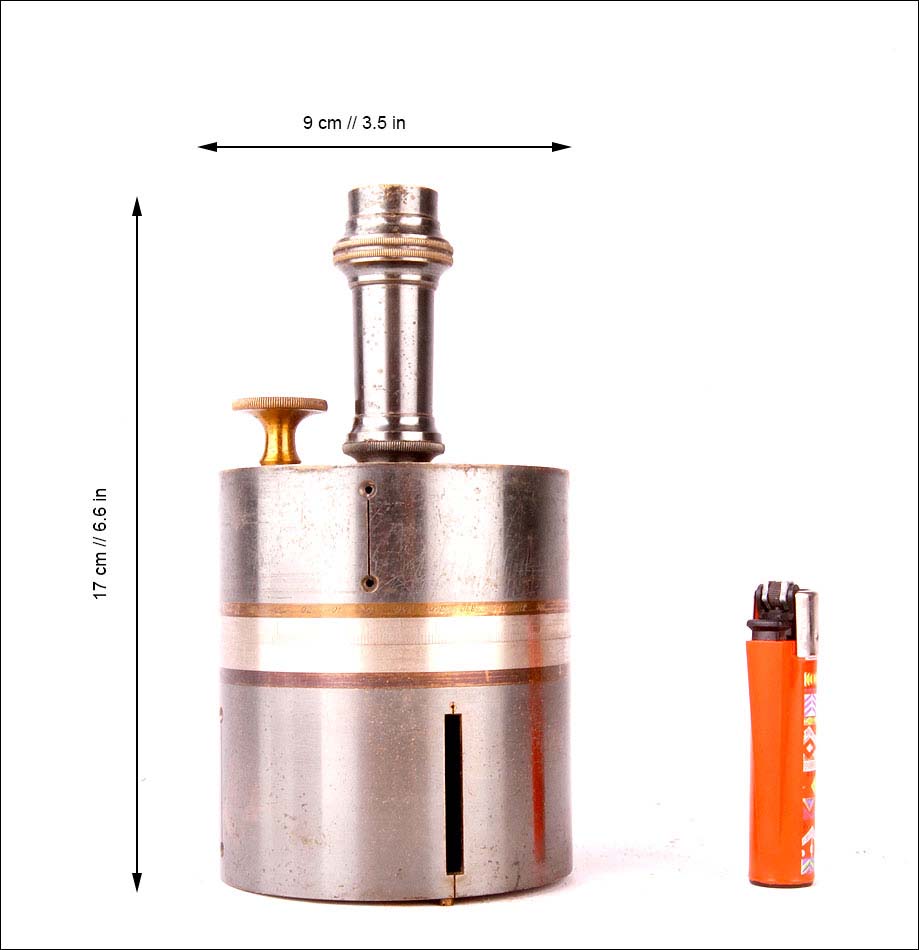

Medidas: Ancho: 9 cm. Alto: 17 cm.

Historia del Pantómetro

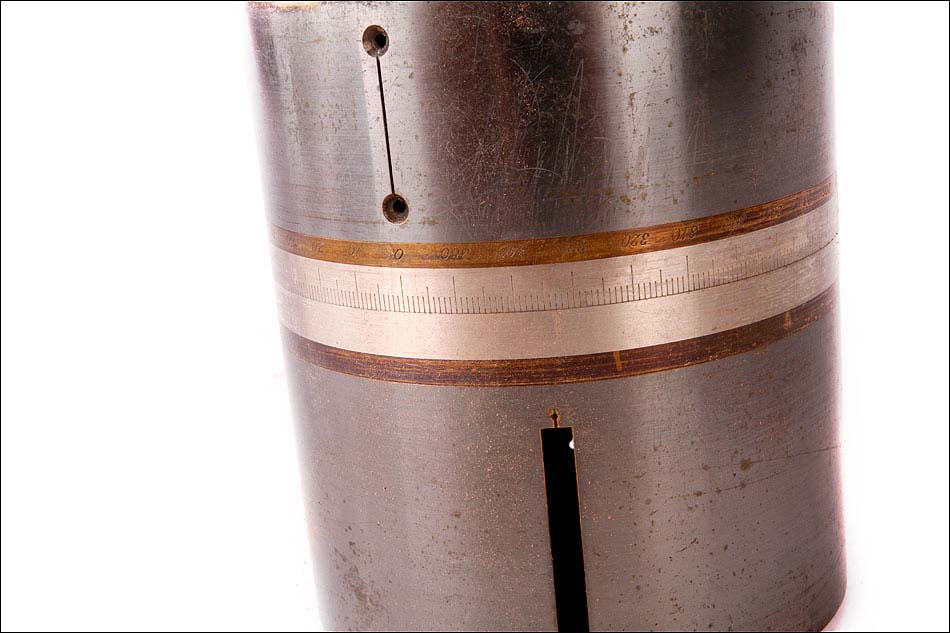

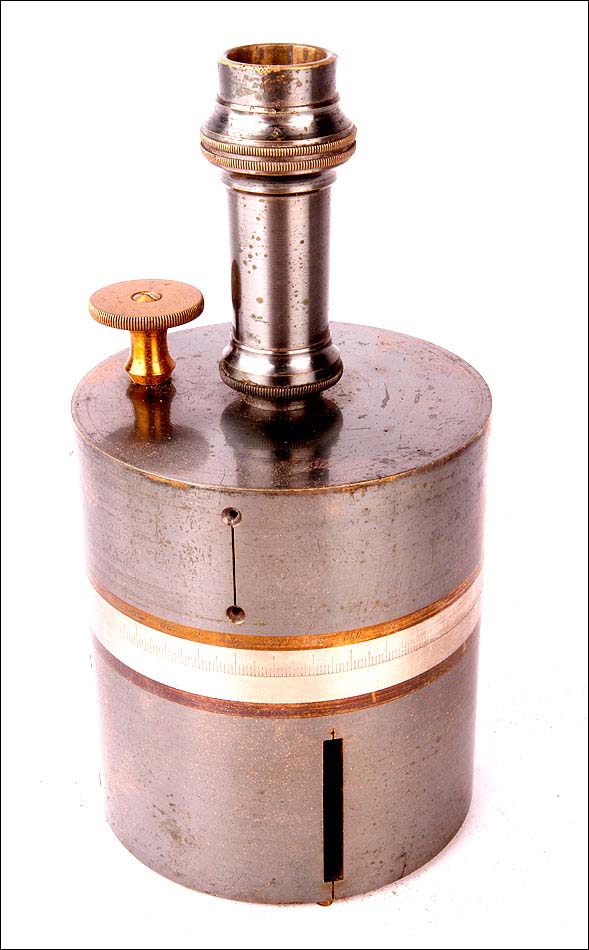

El pantómetro es un instrumento de medición topográfica que resulta de una combinación entre la escuadra de pínulas y el grafómetro. La escuadra de pínulas ya se conocía en el siglo XVI, cuando sustituyó definitivamente a su predecesora, la groma romana. La invención del pantómetro es atribuida a Athanasius Kircher, quien se piensa que diseñó el primer modelo en el año 1631: así lo indica en su obra “Ars Magnesia”. El instrumento consta de dos cilindros superpuestos: el inferior lleva dos ranuras, una de ellas con un pelo o cerda centrado en sentido vertical. La parte superior lleva una escala graduada de 0 a 360 grados: una de las ranuras coincide con el 0. Mediante el movimiento de los cilindros, el establecimiento del plano perpendicular mediante las pínulas, el manejo del nonio o escala de Vernier (para medir ángulos), la rueda niveladora y la brújula, el pantómetro permite medir todos los ángulos necesarios para la determinación de distancias y elevaciones sobre el terreno.
